百叶窗
单层防雨百叶窗 双层防沙调节百叶窗
铝合金百叶窗
  LLC系列铝合金百叶窗是多家电力设计院与靖江市喜盈门制造有限公司根据国内外先进技术,结合众多电厂工程的设计需要、精心设计、共同研制的新一代通风防雨百叶窗。
LLC系列铝合金百叶窗采用设计独特的高强度稀土铝合金型材制作,型材经过时效氧化处理,机械性能各项指标均达到国家标准GB/T5237-93和GB/T8013,色泽典雅、搞腐能力强。本公司还可根据用户要求对铝合金百叶窗进行表面喷塑处理,进一步增强百叶窗的搞腐蚀能力,以适应各种场合的需要。该百叶窗具有结构简单,防雨、防风性能好,重量轻、安装方便等优点,它采用进口优质执行器作驱动元件,调节平稳、可靠、无噪音。可广泛用于发电、冶金、化工等厂房和体育馆、影剧院及其它大型建筑物作避雨、通风、调节气流之用。
LGC系列钢制百叶窗是我公司根据我国《钢百叶窗》J733图集并参照LLC系列生产制造的,它采用黑铁板表面喷涂或镀锌钢板经过剪裁冲压而成,其性能及各项参数与LLC系列基本相同。
我公司还成功地开发出沙漠地区专用的防沙型铝合金百叶窗,该窗除具有防雨型百叶窗的优点和功能外,还具有捕尘、集尘之功能,为风沙大的地区的通风提供了可靠的保证。

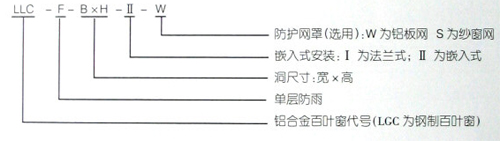

单层防雨百叶窗
1、单层防雨百叶窗用于长期有通风要求的机房或其它公众场合,它由带集水沟(LGC无)的防雨叶片和带滴水框的侧框架组成。
该窗体即使在瓢泼大雨之时,不仅能有效地阻止雨水打进室内,而且在整个百叶窗的迎风面不会形成水帘,从而保证正常的设
计通风要求。

3、规格
3.1洞尺寸 单位 mm       3.2百叶窗尺寸  单位:mm
宽×高×厚=B×H×W       宽×高×厚=B×H×W
其中:400≤B≤1250×10     其中:b=B-15 h=H-15 W=90
H=n×65+200     4≤n≤40  n为正整数
W≥90
4、技术参数
4.1有效面积系数
有效面积系数是一个随迎风面积改变而有一微小变化的参数,因此,有效面积系数只能给出一个平均值,即为0.586
4.2干工况阻力性能测试表

风速m/s
1.50
2.00
3.00
4.00
5.00
6.00
7.00
阻力mmh20
0.40
0.81
1.80
3.11
4.76
7.09
9.35
阻力系数
2.85
2.98
3.05
3.08
3.10
3.12
3.15

   4.3湿工况阻力性能测试表

风速m/s
1.50
2.00
3.00
4.00
5.00
6.00
7.00
阻力mmh20
0.41
0.83
1.90
3.23
4.90
7.78
9.84
阻力系数
2.95
3.12
3.22
3.26
3.30
3.43
3.47

   4.4过水量测试表

风速m/s
1.50
2.00
3.00
4.00
5.00
6.00
7.00
过水量g/kg
1.47
1.21
1.06
0.88
0.77
0.60
0.52

  4.5最大承受风速:30m/s
  4.6额定风量:22000m3/h·m2
双层防雨调节百叶窗
双层防雨调节百叶窗用于需通风防雨、隔热保温调节气流的机房或其它公众场合,它由带集水沟的防雨叶片和带
滴水框的侧框架及流线形的调节叶片组成,它不仅具有单层防雨百叶窗的优点,而且工作人员还能根据室内的温
度或通风量的需求,去调节百叶窗的开度。百叶窗调节灵活、可靠,常年运行无需加油润滑,无噪音,密封性能良好。


3、规格
3.1洞尺寸 单位 mm       3.2百叶窗尺寸  单位:mm
宽×高×厚=B×H×W       宽×高×厚=B×H×W
其中:400≤B≤1250×10     其中:b=B-15 h=H-15 W=160
H=n×80.5+200  4≤n≤32  n为正整数
W≥240或W≥160
4、技术参数
4.1有效面积系数
有效面积系数是一个随迎风面积改变而有一微小变化的参数,因此,有效面积系数只能给出一
个平均值,即为0.5251
4.2.1干工况阻力性能测试表

风速m/s
1.50
2.00
3.00
4.00
5.00
6.00
7.00
阻力mmh20
0.60
1.35
2.38
4.76
7.55
10.68
13.92
阻力系数
4.45
4.58
4.67
4.78
4.82
4.89
4.95

   4.2.2湿工况阻力性能测试表

风速m/s
1.50
2.00
3.00
4.00
5.00
6.00
7.00
阻力mmh20
0.66
1.37
2.51
4.98
7.62
11.94
14.56
阻力系数
4.78
4.80
4.85
4.92
4.98
5.02
5.10

   4.3过水量测试表

风速m/s
1.0
2.0
3.0
4.0
5.0
6.0
7.0
过水量g/kg
1.19
1.04
0.86
0.75
0.58
0.50
0.24

   4.4双层铝合金百叶窗漏风量测试表:

压差Pa
42
95
130
168
210
252
282
漏风量m3/h
252
405
520
604
707
784
870


4.5最大承受风速:35m/s
4.6额定风量:21000m3/h·m2
4.7驱动器
4.7.1手动执行机构:每单个百叶窗配一个手动执行机构。
4.7.2电动执行机构:a.电源 24VAC±20%,50Hz;24VDC
b.防护等级:IP42
c.环境条件:-20℃-+59℃,95%RH 无凝结水
d.噪音:小于45dB(A)
e.面积及功率配备表:

面积
≤0.5M2
≤1.0M2
≤2.5M2
≤4.5M2
24VAC,24VDC
2W
2W
1.5W
3W
220VAC,50Hz
1W
2W
8W
10W

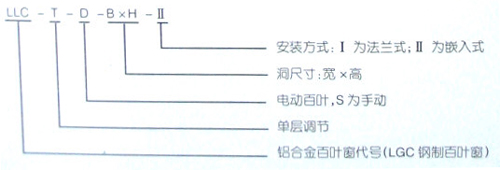

单层调节百叶窗
单层调节百叶窗用于对环境需要采光、散热、防风和调节气流无淋雨场合,它可广泛用于机房、办公楼或其它相关的
场合,它由流线型的调节叶片和侧框架组成,它的外侧加有防护网罩,内侧有纱窗,能保证室内充满新鲜空气的同时,
不会有虫鸟或其它轻飘物体进入室内,给人以心旷神怡的工作及生活环境。

3、规格
3.1洞尺寸 单位 mm       3.2百叶窗尺寸  单位:mm
宽×高×厚=B×H×W       宽×高×厚=B×H×W
其中:400≤B≤1250×10     其中:b=B-15 h=H-15 W=110
H=n×80.5+200     4≤n≤40  n为正整数
W≥110
4、技术参数
4.1有效面积系数
有效面积系数是一个随迎风面积改变而有一微小变化的参数,因此,有效面积系数只能给出一个平均值,
即为0.655
4.2最大承受风速:25m/s
4.3额定风量:24000m3/h·m2
4.4阻力性能测试表

风速m/s
1.50
2.00
3.00
4.00
5.00
6.00
7.00
阻力mmh20
0.21
0.40
0.95
1.57
2.13
3.06
4.28
阻力系数
1.40
1.44
1.49
1.52
1.54
1.57
1.59

   4.5漏风量测试表

压差Pa
42
95
130
168
210
252
282
漏风量m3/h
255
415
528
614
717
791
887
   4.6驱动器  同双层铝合金调节阀

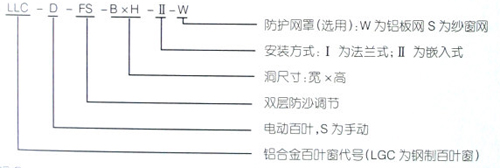

双层防沙调节百叶窗
防沙百叶窗主要用于沙漠地区有通风要求的电厂汽机房、锅炉房以及控制楼等,它由具有捕集沙粒能力的防沙叶片
和可以调节的叶片组成,该百叶窗不仅能有效地捕集空气中的沙粒,而且也能在雨季起到有效防雨作用,还可以根
据环境的需要任意调节气流,为沙漠地区的通风提供了更高要求的服务。


3、规格
3.1洞尺寸 单位 mm             3.2百叶窗尺寸  单位:mm
宽×高×厚=B×H×W            宽×高×厚=B×H×W
其中:B=n×37.5+90(n不小于9的奇数)    其中:b=B-10 h=H-10 W=160-240
500≤H≤2200
4、技术参数
4.1有效面积系数
有效面积系数是一个随迎风面积改变而有一微小变化的参数,因此,有效面积系数只能给出一个平均值,
即为0.336
4.2最大承受风速:30m/s
4.3额定风量:15000m3/h·m2
4.4阻力性能测试表

风速m/s
1.50
2.00
3.00
4.00
5.00
6.00
7.00
阻力mmh20
0.66
1.37
2.77
4.48
7.59
11.11
15.80
阻力系数
4.78
4.80
4.85
4.92
4.98
5.02
5.10

   4.5漏风量测试表

压差Pa
42
95
130
168
210
252
282
漏风量m3/h
252
405
520
604
707
784
870
   4.6驱动器  同双层铝合金调节阀
